Описание:

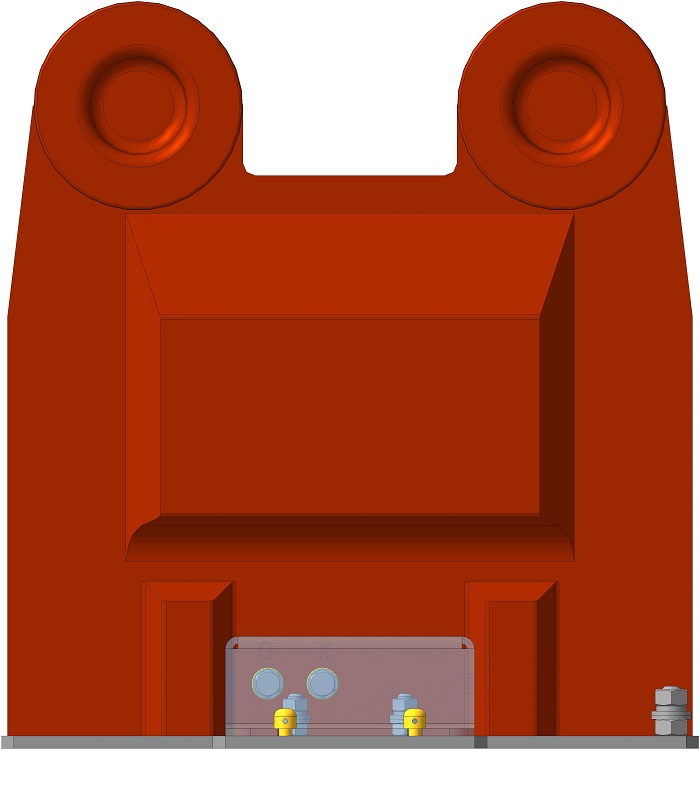

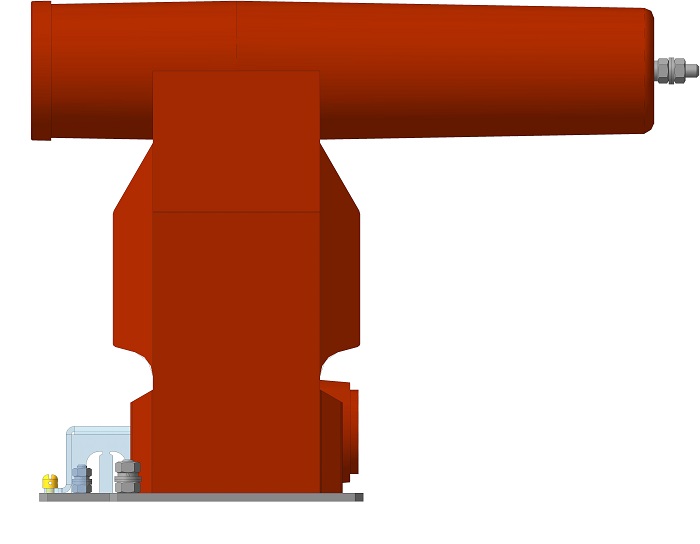

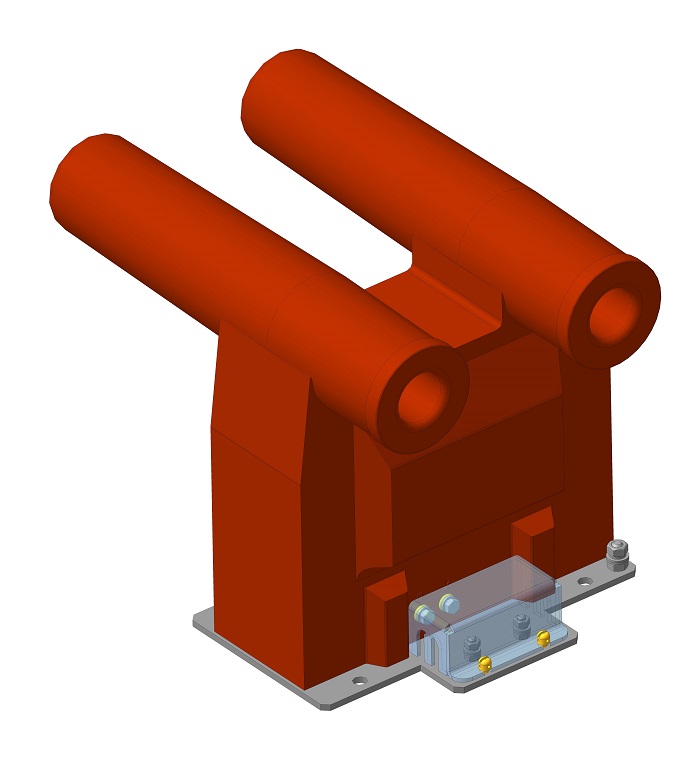

Трансформатор напряжения НИОЛ-СТ-3-П внутренней установки с габаритом 280х400х300 мм, не заземляемый (линейный) на номинальное напряжение 3 кВ, с одной вторичной или двумя вторичными обмотками, с предохранителями АВВ WBP.

Технические параметры трансформаторов напряжения НИОЛ-СТ-3-П

Параметр	Значение
Класс напряжения , кВ	3
Наибольшее рабочее напряжение, кВ	3,6
Номинальное напряжение первичной обмотки, В	3000
Номинальное напряжение вторичной обмотки, В	100
Номинальный коэффициент напряжения	1,2
Номинальная частота, Гц	50
Количество вторичных обмоток	1*; 2
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - 0,2 - 0,5 - 1	15 30 50
Предельная нагрузка вне класса точности, ВА	150
Схема и группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками	1/1-0 1/1/1-0-0

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
