Трансформаторы тока ТОЛ-СТ-10-ТВК1, ТЛК-СТ-10-ТВК1
Трансформатор тока (ТОЛ) ТЛК-СТ-10-ТВК1 (5А-400А)

Каталог продукции завода «Самарский трансформатор»

Документы

Таблица взаимозам...

Скачать

Руководство по эк...

Скачать

3D-модель ТЛК-СТ-...

Скачать

Габаритные и уста...

Скачать

Декларация ТЛК-СТ...

Скачать

Сертификат ТЛК-СТ...

Скачать

Описание:

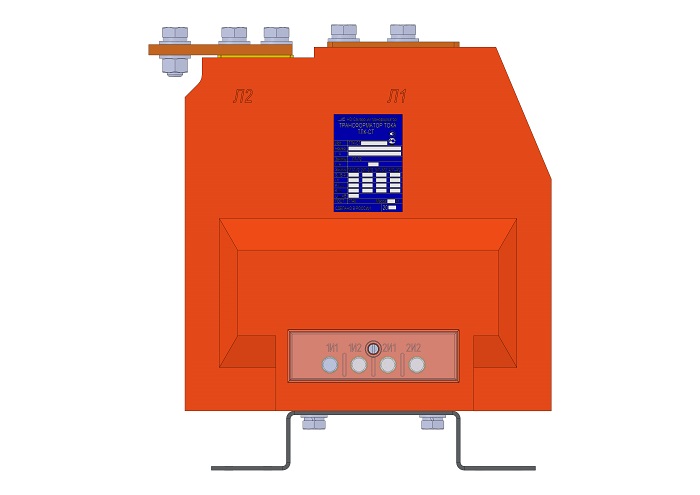

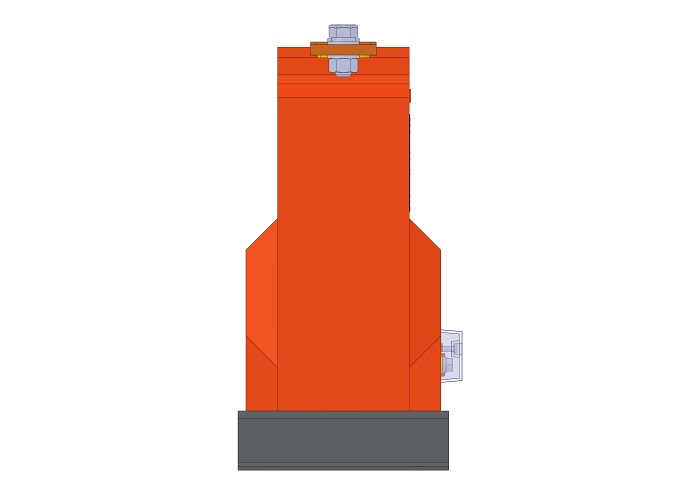

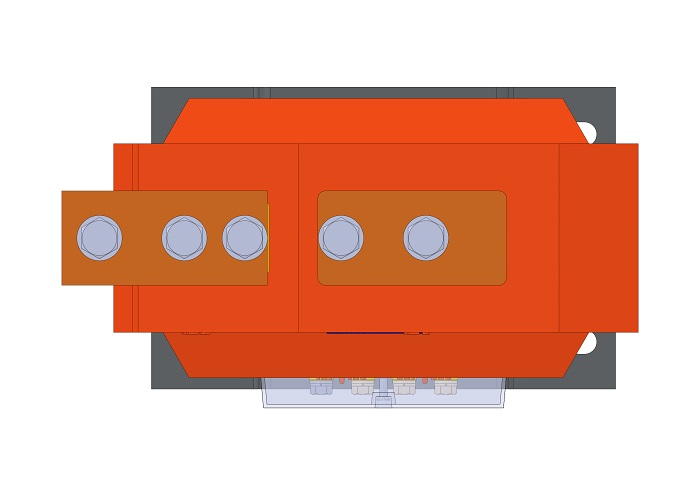

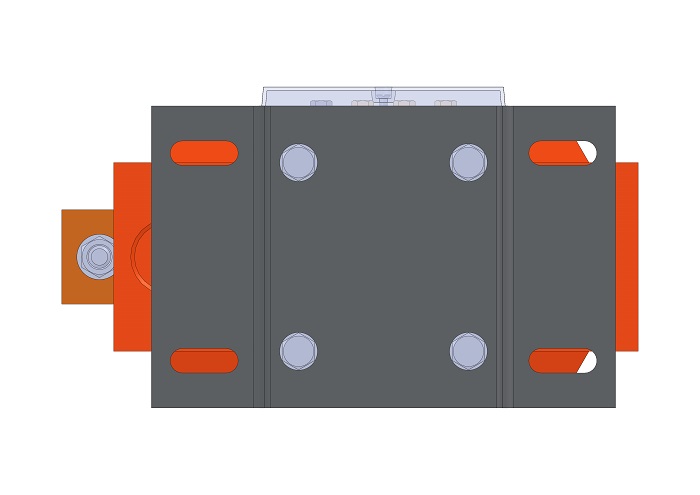

Трансформатор тока (ТОЛ) ТЛК-СТ-10-ТВК1 (5А-400А) с габаритом 278х148х325 мм, 2-е или 3-и вторичные обмотки 0,2S…..10Р, с защитной крышкой вторичных выводов. С специальным фланцем на основании. Наконечники до 400А.

Технические параметры трансформаторов тока ТЛК-СТ-10-ТВК1 (5А-400А)

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-400
Номинальный вторичный ток, А	1; 5*
Количество вторичных обмоток	1-4
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10* 15*
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р*
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-10
Номинальная предельная кратность обмотки для защиты	10*-20

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
