Описание:

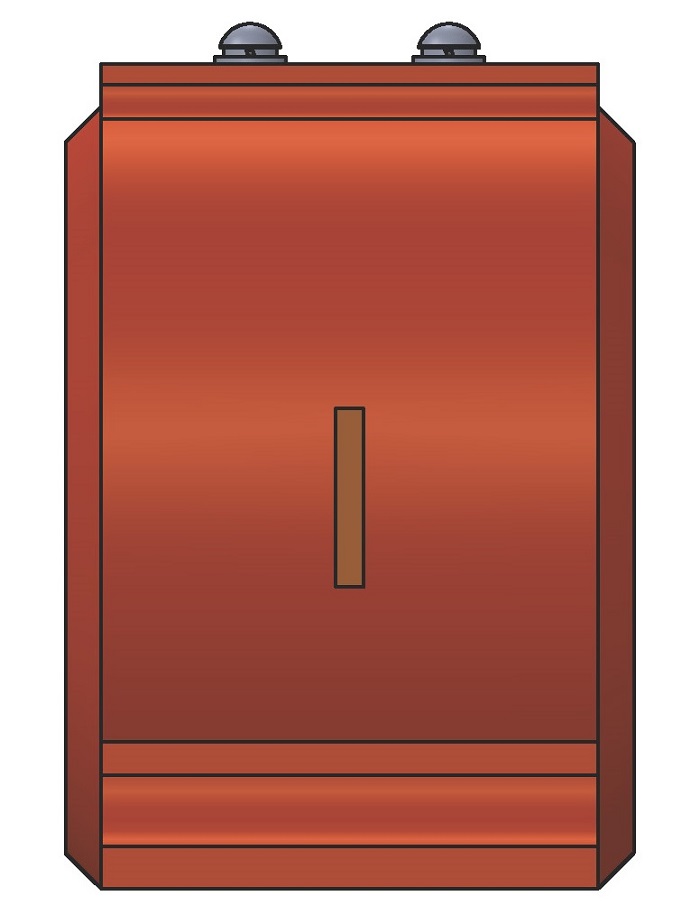

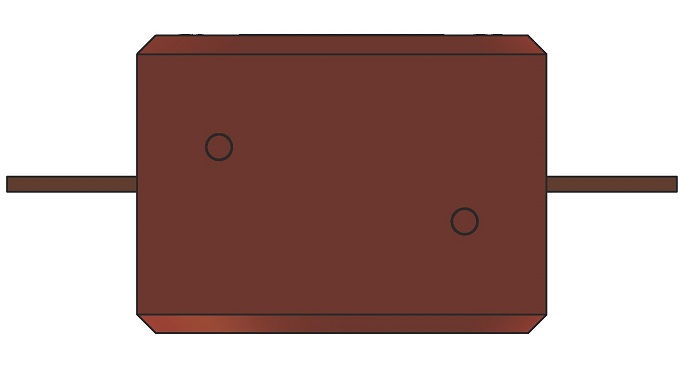

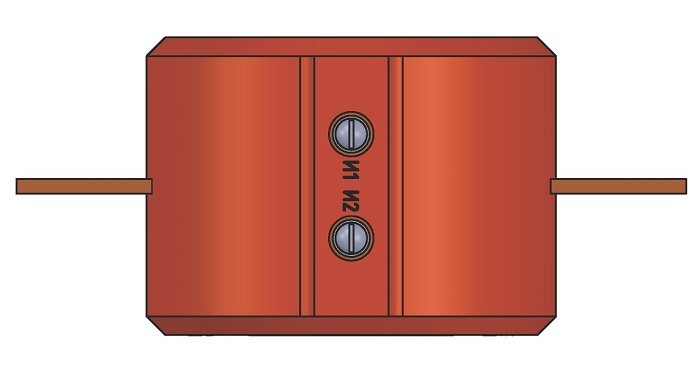

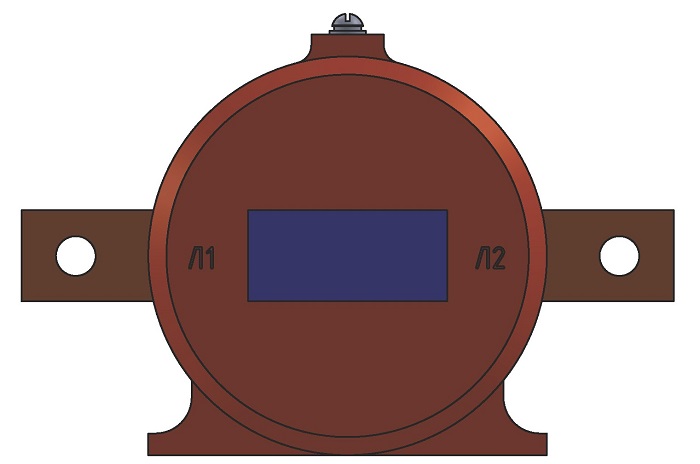

Трансформатор тока ТТ-0,66-ТКС III (50А-300А) в габарите 180х80х122 мм, одно обмоточный, на токи первичной обмотки от 50А до 300А, ток вторичной обмотки 1А, класс точности 3,0 и нагрузкой 40ВА.

Технические параметры трансформаторов тока ТТ-0,66-ТКС III (5А-300А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	50-300
Номинальный вторичный ток, А	1
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	40
Класс точности обмоток: - для измерения	1

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
