Трансформатор тока ТТ-0,66-ТШЛ II (2000А-3000А)

Каталог продукции завода «Самарский трансформатор»

Документы

Таблица взаимозам...

Скачать

Руководство по эк...

Скачать

3D-модель ТТ-0,66...

Скачать

Габаритные и уста...

Скачать

Декларация ЕАЭС Т...

Скачать

Сертификат ТТ.pdf

Скачать

Описание:

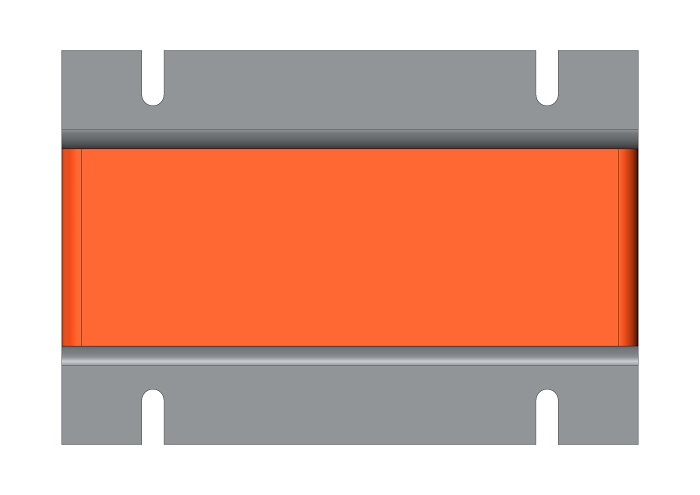

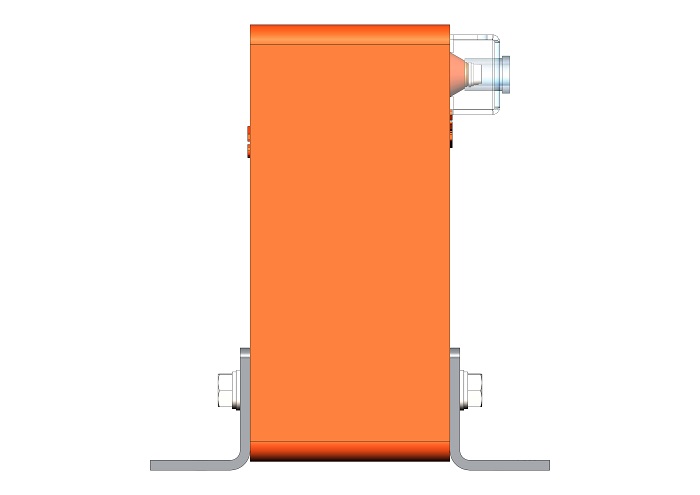

Трансформатор тока ТТ-0,66-ТШЛ II (2000А-3000А) шинный исполнения-II с горизонтальным расположением шины в габарите 236х152х181 мм для первичных токов 2000А и 30000А, на металлических лапках, горизонтального расположения.

Технические параметры трансформаторов тока ТТ-0,66-ТШЛ II (2000А-3000А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	2000-3000
Номинальный вторичный ток, А	5
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	10
Класс точности обмоток: - для измерения	0,5S; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
