Описание:

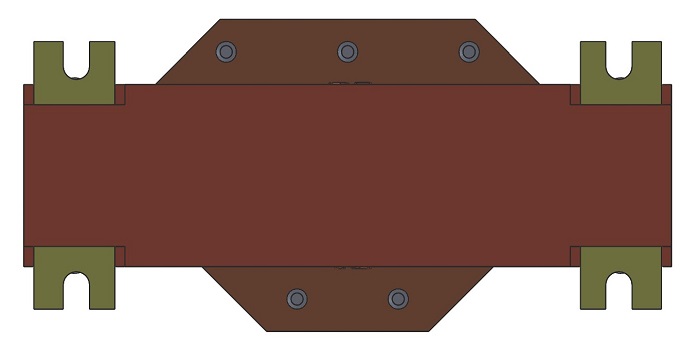

Трансформатор тока ТТ-0,66-ТШЛ II2 (2000А-2500А) с горизонтальным расположением шины 30х10 мм в габарите 160х120х44 мм по корпусу с первичным током 2000А-2500А, с защитной крышкой для установки на шину или крепится двумя болтами на установку у заказчика, на металлических лапках, горизонтального расположения.

Технические параметры трансформаторов тока ТТ-0,66-ТШЛ II2 (2000А-2500А)

Параметр	Значение
Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота, Гц	50
Номинальный первичный ток, А	2000-2500
Номинальный вторичный ток, А	5*
Количество вторичных обмоток	1
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для измерения	5; 10
Класс точности обмоток: - для измерения	0,5S; 0,5

* стандартное значение

В соответствии с заказом могут поставляться трансформаторы с техническими характеристиками, отличающимися от типовых. Возможны незначительные отклонения размеров.
